POMPE à AIR TRANSPORTABLE
Design - Conception - Prototypage
Projet réalisé pour Mr Chamand
Certains détails confidentiels sont volontairement omis en accord avec le client et le contrat de confidentialité.
Certains détails confidentiels sont volontairement omis en accord avec le client et le contrat de confidentialité.
La Problématique
La principale problématique était de créer une pompe à air transportable afin de forcer l’air dans une sonde qui mesure sa qualité.
Elle serait utilisée dans des environnements dangereux et devra se conformer aux normes ATEX, il faut donc qu’elle soit parfaitement étanche.
De plus elle doit être résistante aux chutes de plus d’1M ainsi qu’avoir une esthétique soft.
Le Design
Le but étant de faire une coque avec une forme simple et peu d’angles vifs afin de répartir les forces en cas de choc.
Le tout entouré d’une deuxième protection en silicone.
Il fallait aussi donner ce style “laboratoire” afin de véhiculer une image de qualité.
Le tout devait intégrer un écran, des boutons, une connectique de recharge et un réservoir avec un filtre pour piéger l’humidité de l’air.
La coque devait être assez grande pour y intégrer la pompe à air, la batterie l’écran et les différents capteurs.
Conception 3D
L’étape de conception a été un vrai challenge.
La pompe comme la base de recharge sont fabriquées en injection plastique, il fallait donc s’assurer l’absence de contre dépouilles et faire preuve d’ingéniosité
La pompe intègre des joints entre chacune de ses parties afin d’assurer une étanchéité totale et correspondre aux normes ATEX.

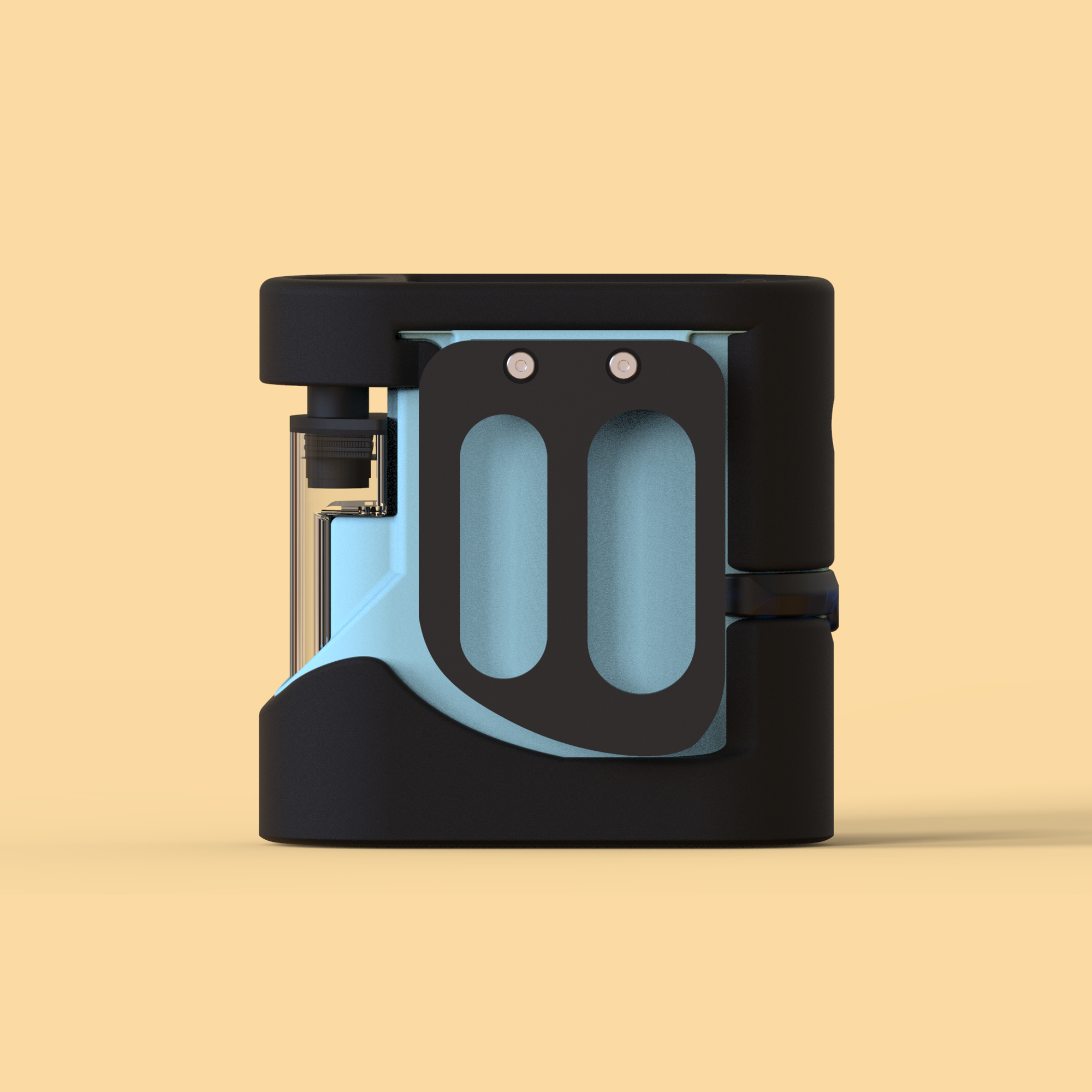

Une coque en silicone est placée au-dessus de la coque plastique afin de protéger d’éventuels choc.
La dernière étape étant de concevoir le système de pompage en collaboration avec un Ingénieur Mécanique des fluides.

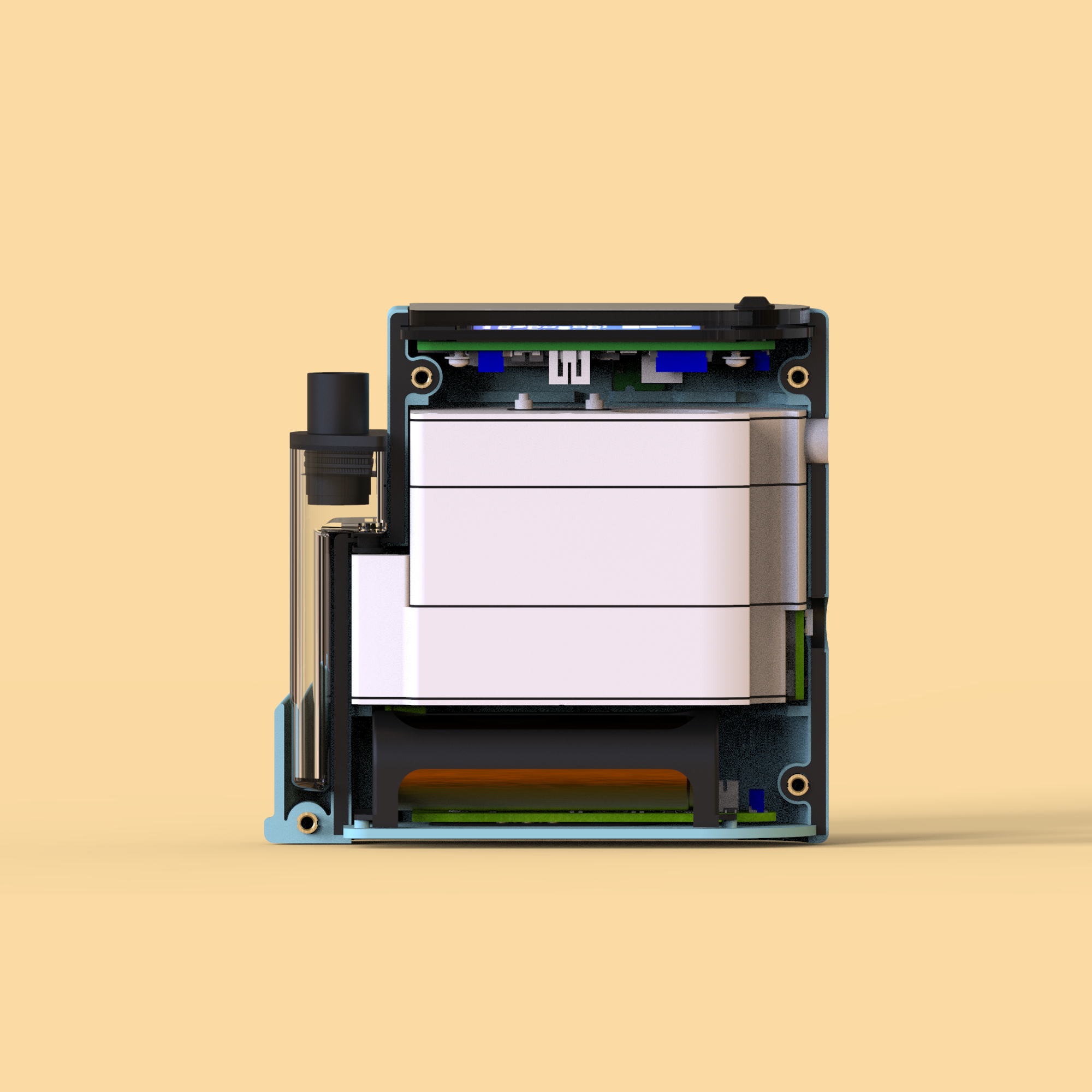

Le challenge de cette étape étant de faire entrer le système entier (ensemble blanc dans la vue en coupe) dans un volume assez faible car déjà pris par l’écran ou encore la batterie.
Le système de pompage est composé d’un moteur et d’un piston ainsi que de chambres avec des valves 1 sens pour permettre de “pousser l’air”. Il passe ensuite dans des couloirs pour calmer les flux d’air et assurer un flux laminaire en sortie.
Prototype
Le prototype à été réalisé et a donné lieu à des modifications.
Une fois le modèle CAO corrigé il a été renvoyé au client.
